防水透氣膜PTFE是高度結(jié)晶聚合物，其生料結(jié)晶度最高可達到92%?98%。但是在加工或經(jīng)過燒結(jié)-冷卻后，結(jié)晶度降低到不超過生料結(jié)晶度的70%。PTFE在19℃下時，呈每13個鏈接旋轉(zhuǎn)180℃的空間螺旋狀構(gòu)象，在19℃以上，同樣旋轉(zhuǎn)180℃所需要的鏈節(jié)單元增加到15個，這是因為每個鏈節(jié)的距離上升為0.195nm。這一變化意味著粉狀顆粒的硬度在19℃以下和以上有明顯的差別。在19℃以上時，鍵具有某種程度的角向位移，這種位移會隨著溫度升髙而增加；在30℃以上時，這種能位移的趨向不斷增強，直至327℃。這意味著，在19℃以上顆粒較柔軟，易變形。這對于PTFE樹脂的后處理工藝選定、物料在流水線上的移動方式和設(shè)備的設(shè)計、包裝方式和儲存溫度的確定都有很重要的指導意義，對于用分散PTFE樹脂經(jīng)糊狀擠出后用拉伸方法制造薄膜選用溫度也具有關(guān)鍵作用。

      溫度在19℃以下時，PTFE的晶態(tài)是三斜晶系晶格，在19℃時出現(xiàn)晶型的轉(zhuǎn)變，鏈段的旋轉(zhuǎn)度變得稍小些，單位晶格轉(zhuǎn)變?yōu)榱骄怠?0℃時， PTFE晶體出現(xiàn)結(jié)晶松弛，鍵有序的旋轉(zhuǎn)變?yōu)闊o規(guī)纏繞。通常將這兩個溫度點稱為相轉(zhuǎn)變點。

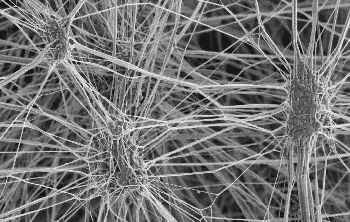

      防水透氣膜PTFE樹脂的高結(jié)晶度和很高的分子量導致PTFE具有極高的熔融黏度，在380℃測定的運動黏度為1010~1011Pa.s，在熔點溫度下，也不具有流動性。因此，普通PTFE樹脂不能用通常適用于可熔融加工塑料的加工方法加工制品，懸浮PTFE樹脂只能用類似粉末冶金的方法進行加工，即將懸浮PTFE樹脂粉置于模具經(jīng)壓縮預成型，分散PTFE樹脂則需加入助推劑（潤滑劑）成糊狀方能推壓預成型，它們都須經(jīng)過燒結(jié)才能成為制品。

     防水透氣膜具有極高熔融黏度是它能在很高溫度下正常使用的主要原因。
